1.3. TCP-IP 协议框架
概念

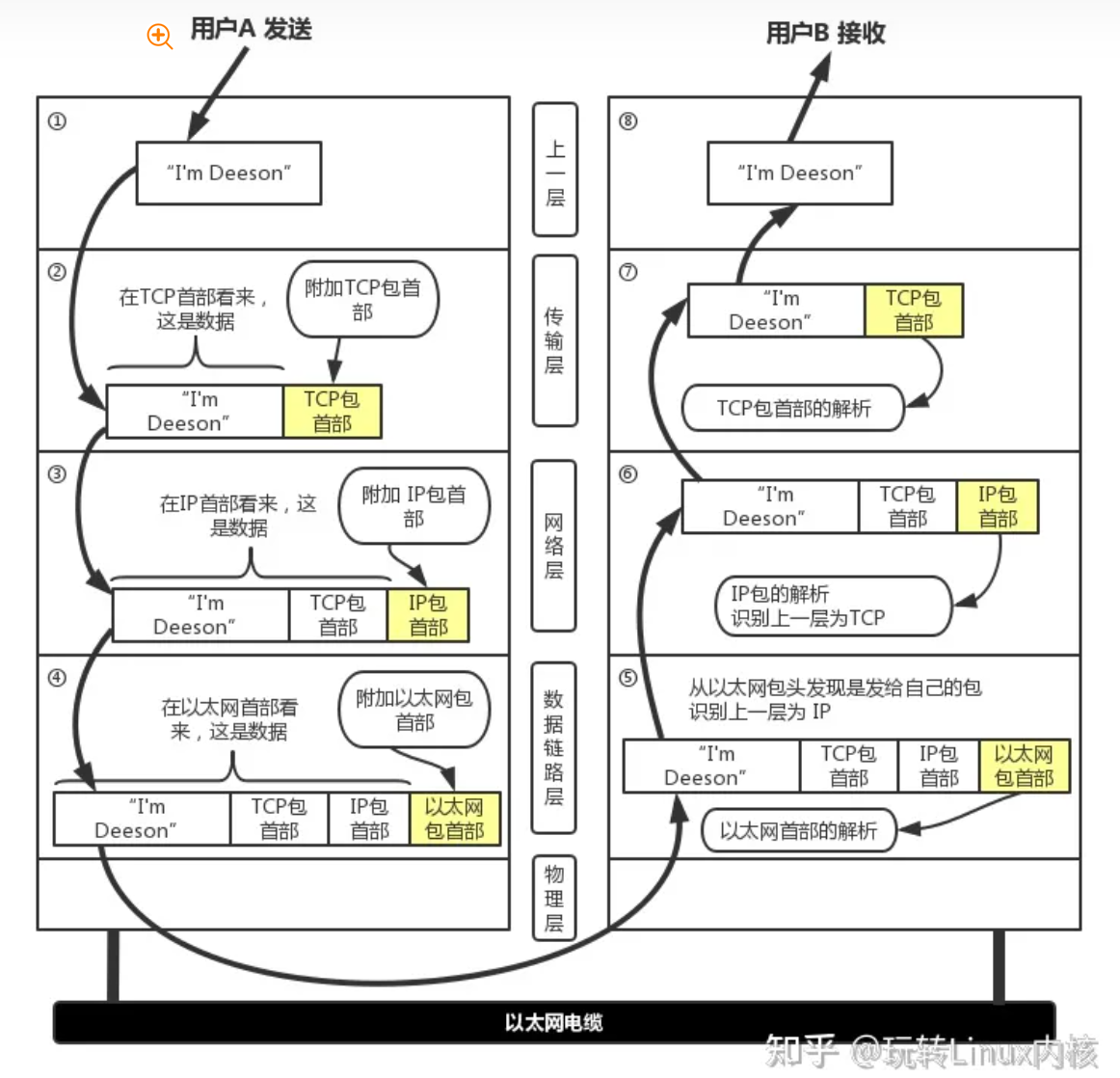

基本框架以及数据的处理流程：
以太网规定一组电信号就是一个数据包，一个数据包被称为一帧，制定这个规则的协议就是以太网协议。一个完整的以太网数据包如下图所示：
整个数据帧由首部、数据和尾部三部分组成，首部固定为14个字节，包含了目标MAC地址、源MAC地址和类型；数据最短为46个字节，最长为1500个字节，如果需要传输的数据很长，就必须分割成多个帧进行发送；尾部固定为4个字节，表示数据帧校验序列，用于确定数据包在传输过程中是否损坏。
接入网络的设备都必须安装网络适配器，即网卡， 数据包必须是从一块网卡传送到另一块网卡。而网卡地址就是数据包的发送地址和接收地址，也就是帧首部所包含的MAC地址，MAC地址是每块网卡的身份标识，就如同我们身份证上的身份证号码，具有全球唯一性。
IP 协议
通过前面的介绍我们知道，MAC地址只与厂商有关，与所处的网络无关，所以无法通过MAC地址来判断两台主机是否属于同一个子网。
网络层引入了IP协议，制定了一套新地址，使得我们能够区分两台主机是否同属一个网络，这套地址就是网络地址，也就是所谓的IP地址
IP地址目前有两个版本，分别是IPv4和IPv6，IPv4是一个32位的地址，常采用4个十进制数字表示。IP协议将这个32位的地址分为两部分，前面部分代表网络地址，后面部分表示该主机在局域网中的地址。
ARP 协议
地址解析协议，是根据IP地址获取MAC地址的一个网络层协议
数据包的首部包含了目标主机的IP地址，然后这个数据包会在链路层进行再次包装，生成以太网数据包，最终由以太网广播给子网内的所有主机，每一台主机都会接收到这个数据包，并取出标头里的IP地址，然后和自己的IP地址进行比较，如果相同就返回自己的MAC地址，如果不同就丢弃该数据包。
ARP还会将返回的MAC地址与对应的IP地址存入本机ARP缓存中并保留一定时间，下次请求时直接查询ARP缓存以节约资源
查询 arp 缓存
1 | arp -a |
路由协议
通过IP协议来判断两台主机是否在同一个子网中，如果在同一个子网，就通过ARP协议查询对应的MAC地址，然后以广播的形式向该子网内的主机发送数据包；如果不在同一个子网，以太网会将该数据包转发给本子网的网关进行路由
UDP 协议
每台电脑都有可能同时运行着很多个应用程序（进程），所以当数据包被发送到主机上以后，是无法确定哪个应用程序（进程）要接收这个包。传输层提供了进程间的逻辑通信，传输层向高层用户屏蔽了下面网络层的核心细节，使应用程序看起来像是在两个传输层实体之间有一条端到端的逻辑通信信道
因此传输层引入了UDP协议来解决这个问题，为了给每个应用程序标识身份，UDP协议定义了端口，同一个主机上的每个应用程序都需要指定唯一的端口号，并且规定网络中传输的数据包必须加上端口信息
当数据包到达主机以后，就可以根据端口号找到对应的应用程序了

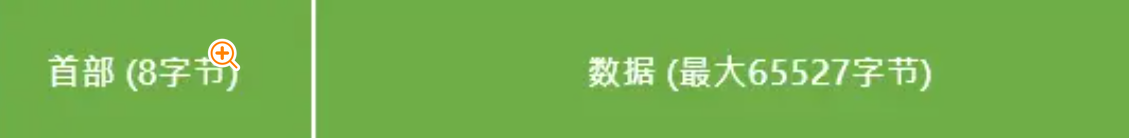

以下就是 udp 协议数据包
但它没有确认机制， 数据包一旦发出，无法知道对方是否收到，因此可靠性较差，为了解决这个问题，提高网络可靠性，TCP协议就诞生了
TCP 协议
TCP即传输控制协议，是一种面向连接的、可靠的、基于字节流的通信协议
简单来说， TCP 就是有确认机制的UDP协议 ，TCP 协议在 UDP 基础之上建立了三次对话的确认机制，也就是说，在正式收发数据前，必须和对方建立可靠的连接
传输层总结
传输层的主要工作是定义端口，标识应用程序身份，实现端口到端口的通信，TCP协议可以保证数据传输的可靠性
